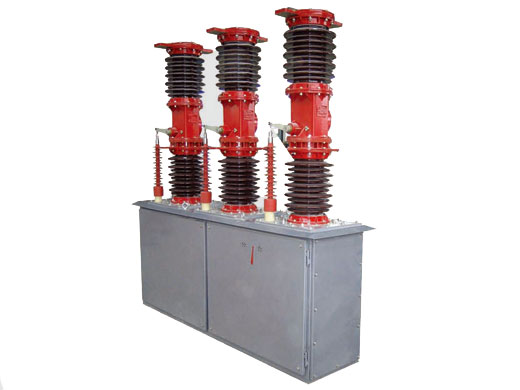

ZW7-40.5户内高压交流真空断路器
ZW7-40.5型户外高压交流真空断路器适用于三相交流50HZ，40.5kv电力系统中，作为合分负荷电流、过载电流以及短路电流之用。它既可用于发电厂、变电站、电力设备和电力线路的控制和保护，也可用于频繁操作的场所；它不但适用于新变电站的建设，而且也适用于老变电站的无油化改造。
技术参数
| 项目 | 单位 | 参数 | ||||
| 交流输入电压 | KV | 40.5 | ||||
| 额定绝缘水平 | 1min工频耐受电压 | 干试 | 95 | |||
| 湿试 | 80 | |||||
| 雷电冲击耐受电压 | 185 | |||||
| 额定电流 | A | 1600、2000 | ||||
| 额定短路开断电流 | KA | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | 50 | 63 | 80 | |||
| 额定短是耐受电流（4s） | 20 | 25 | 31.5 | |||
| 额定短路关合电流 | 50 | 63 | 80 | |||
| 额定电容器组合开断电流 | A | 630 | ||||
| 额定操作顺序 | 0-0.3s-CO-180S-CO | |||||
| 额定操作电压/电流 | 电磁操动机构 | V/A | DC220/147 | DC110/294 | ||
| 弹簧操动机构 | DC220/1.7 | DC220/1.1 | ||||
| 额定断路电流开断次数 | 次 | 12 | ||||
| 机械寿命 | 10000 | |||||
| 重量 | KG | 100 | ||||
| 外形尺寸（宽*深*高） | mm | 2315*610*2275 2060*610*2425 | ||||
