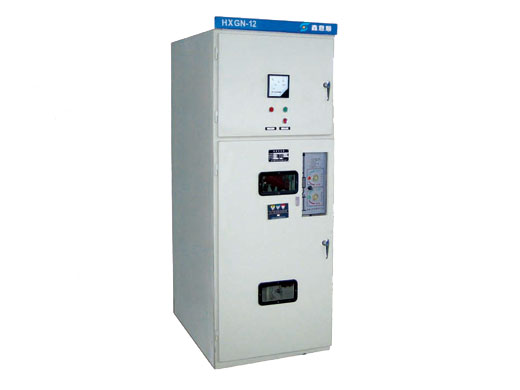

HXGN-12箱型固定式交流金属封闭环网开关设备
HXGN-12箱型固定式交流金属封闭环网开关设备柜体采用敷铝锌板多重折弯后栓接而成，柜内主开关配用FN16A-12真空负荷开关。开关设备适用于开闭所获终端用户。
技术参数
| 项目 | 单位 | 参数 | ||
| 额定电压 | KV | 12 | ||
| 额定频率 | HZ | 50/60 | ||
| 额定绝缘水平 | 1min工频耐受电压 | KV | 42（隔离断口：48） | |
| 雷电冲击耐受电压 | 75（隔离断口：85） | |||
| 额定电流 | A | 630、1250 | 200 | |
| 额定短时耐受电流（4s） | KA | 25 | ||
| 额定峰值耐受电流 | 63 | |||
| 额定断路开断电流（预期值） | -------- | 40 | ||
| 额定断路关合电流 | 63 | 80（预期值） | ||
| 额定转移电流 | 3150 | |||
| 配用大高压熔断器 | A | 200 | ||
| 额定断路耐受电流 | 次 | 100 | ||
| 机械寿命 | 10000 | |||
| 防护等级 | IP3X | |||
| 外形尺寸（宽×深×高） | mm | 850×850×2200 | ||
