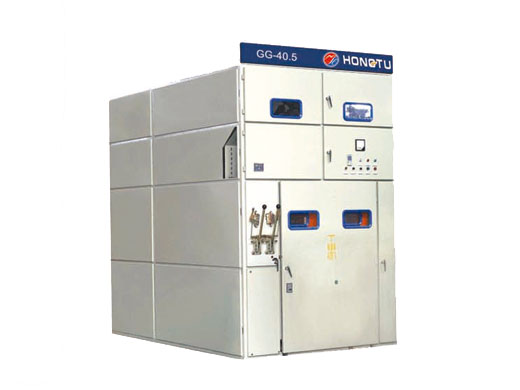

GG-40.5固定式高压开关设备
本开关设备用于40.5KV三相交流50HZ系统中作为接受与分配电能只用，特别适合于频繁操作的场所。断路器可配ZN12-40.5、ZN39-40.5、ZN23-40.5真空断路器，固定安装，并配有CD10系列电磁操动机构或CT19系列弹簧操动机构，隔离开关采用GN27系列产品。主要应用于发电厂、变电站及工矿企事业变电场所使用。
技术参数
| 项目 | 单位 | 参数 | |||
| 额定电压 | 40.5 | ||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 相间、相对地 | 隔离断口 | |
| 95 | 115 | ||||
| 雷电冲击耐受电压 | 185 | 215 | |||
| 额定电流 | A | 1000、1250、1600、2500 | |||
| 额定短时耐受电流（4s） | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | KA | 50 | 63 | 80 | |
| 额定短路开断电流 | 20 | 25 | 31.5 | ||
| 额定断路关合电流（4s） | 50 | 63 | 80 | ||
| 防护等级 | IP2X | ||||
| 外形尺寸(宽×深×高) | mm | 2020×3250×3000 | |||
