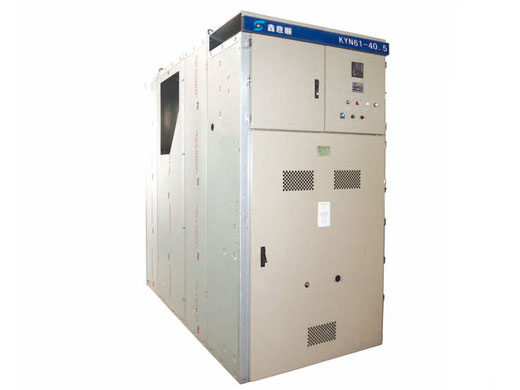

KYN61-40.5铠装移开式交流金属封闭开关设备
本设备柜体采用敷铝锌板或冷轧钢板，柜体结构紧凑，占地面积小。断路器可配国ZN85A-40.5、ABB公司VD4-40.5系列真空断路器和法国施耐德SF系列、阿尔斯通FP系列六氟化硫断路器，能满足不同用户的要求。主要应用于发电厂、变电站及工矿企事业等变电场所使用。
技术参数
| 项目 | 单位 | 参数 | |||
| 额定电压 | 40.5 | ||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 相间、相对地 | 隔离断口 | |
| 95 | 115 | ||||
| 雷电冲击耐受电压 | 185 | 215 | |||
| 额定电流 | A | 1250、1600、2500 | |||
| 额定短时耐受电流（4s） | 20 | 25 | 31.5 | ||
| 额定峰值耐受电流 | KA | 50 | 63 | 80 | |
| 额定短路开断电流 | 20 | 25 | 31.5 | ||
| 额定断路关合电流（4s） | 50 | 63 | 80 | ||
| 防护等级 | IP4X | ||||
| 外形尺寸(宽×深×高) | mm | 1400×2800（3000）*×2800 (*括号内数字为SF6方案) | |||
