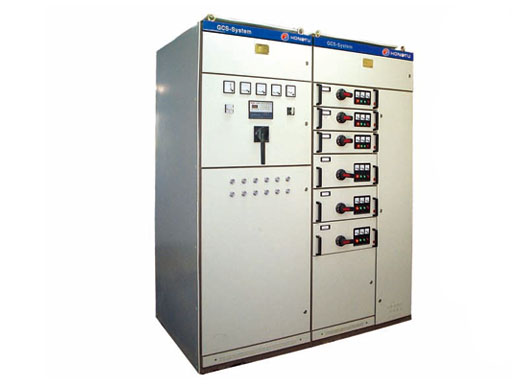

GCS低压抽出式开关柜
GCS低压抽出式开关柜采用标准化模数设计，主构架采用8MF型钢，主架上均有安装模数E=20mm。构架采用拼装和部分焊接两种方式。各个功能单元均能够相对独立操作，出线功能单元多可以安装22条出线回路。推进机构采用丝杠推进机构，平稳可靠。可采用上、下进（出）线等多种方案供用户选择。
技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | V | AC380、AC660 | |
| 额定频率 | HZ | 50/60 | |
| 额定电流 | 水平母线 | A | ≤4000 |
| 垂直母线 | 1000、1600 | ||
| 额定短时耐受电流（4s） | KA | 50、80 | |
| 额定峰值耐受电流 | 105、176 | ||
| 介电强度 | V/min | 2500 | |
| 额定绝缘电压 | v | AC660、AC1000 | |
| 控制电动机机容量 | kw | 0.5～155 | |
| 防护等级 | IP30/IP40 | ||
| 外形尺寸（宽×深×高） | mm | 600（800、1000）×600（800、1000）×2200 | |
