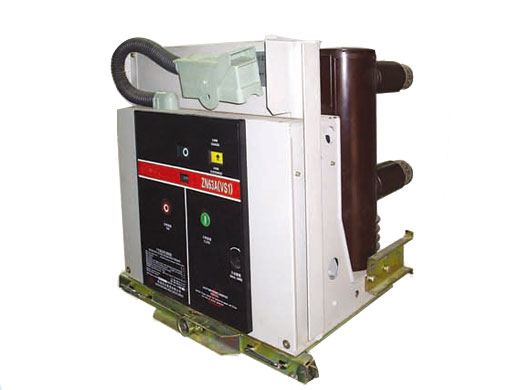

ZN63A(VS1)-12户内高压交流真空断路器
ZN63A(VS1)-12户内高压交流真空断路器，配用弹簧操动机构，主回路采用复合绝缘结构，断路器即可制成中置手车式也可制成固定式，分别配装在移开式或固定式开关设备中。
技术参数
| 项目 | 单位 | 参数 | ||||||
| 额定电压 | KV | 12 | ||||||
| 额定频率 | HZ | 50/60 | ||||||
| 额定绝缘水平 | 1min工频耐受电压 | KV | 42 | |||||
| 雷电冲击耐受电压 | 75 | |||||||
| 额定电流 | A | 630、1250、1600、200、2500、3150、4000、5000 | ||||||
| 额定短路开断电流 | KA | 20 | 25 | 31.5 | 40 | 50 | 63 | |
| 额定短路关合电流 | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 额定短时耐受电流（4s） | 20 | 25 | 31.5 | 40 | 50 | 63 | ||
| 额定峰值耐受电流 | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 额定异相接地故障开断电流 | 17.4 | 21.8 | 27.4 | 34.8 | 42.5 | 54.8 | ||
| 额定单个电容器组开断电流 | A | 630 | ||||||
| 额定背对背电热器组开断电流 | 400 | |||||||
| 额定短路开断电路开断次数 | 次 | 20-31.5ka：50；40ka：30；50、63ka：20 | ||||||
| 机械寿命 | 20000 | |||||||
| 额定操作顺序 | 20-40ka：O-0.3S-CO-180S-CO 50-63ka：O-180S-CO-180S-CO | |||||||
