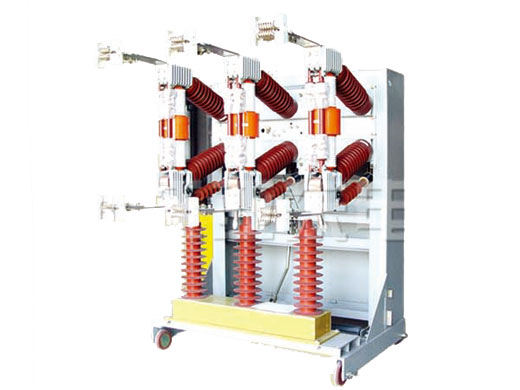

ZN12-40.5户内高压交流真空断路器
ZN12-40.5户内高压交流真空断路器采用电回路与操作机构前后布置方式，采用与断路器一天的专用弹簧机构。主回路选用先进的纵磁场真空灭弧室，断路器体积小，性能稳定，操作安全可靠。主要用于40.5kv电力系统，作为发电厂、变电站以及工矿企业动力设备的保护和控制单元。适用于频繁操作场所。
技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | KV | 40.5 | |
| 工频耐受电压（1min） | KV | 95 | |
| 雷电冲击耐受电压（峰值） | KV | 185 | |
| 额定频率 | HZ | 50 | |
| 额定电流 | A | 1250、1600、2000 | |
| 额定短路开断电流 | KA | 25 | 31.5 |
| 4s额定短时耐受电流 | KA | 25 | 31.5 |
| 额定峰值耐受电流（峰值） | KA | 63 | 80 |
| 额定短路关合电流（峰值） | KA | 63 | 80 |
| 额定电容组开断电流 | A | 400 | |
| 机械寿命 | 次 | 10000 | |
| 额定短路电流开断次数 | 次 | 20 | |
| 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||
