GG-1A(F)机械程序锁防误型固定式高压开关柜，用于工矿企业变配电站，交流三相50HZ，电压3-10千伏单母线系统作为接受和分配电能只用。GG-1A(F)机械程序锁防误型高压开关柜是GG-1A型高压开关柜的改进派生产品。由于该开关柜结构简单，体积较大，再加装防误操作程序锁后具有防止带负荷粉、合隔离开关、防止操作人员误带电间隔；防止带电挂接地线合隔离开关；防止误分、合断路器五种误操作功能。因此便于监测、安装和生产，同时能可靠地防止电器误操作，从而保证设备和人身安全。
技术参数
| 项目 | 单位 | 参数 | ||||||
| 额定电压 | kv | 12 | ||||||
| 额定频率 | HZ | 50/60 | ||||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 42（隔离断口：48） | |||||
| 雷电冲击耐受电压 | 75（隔离断口：85） | |||||||
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||||||
| 额定短时耐受电流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | 63 | |
| 额定峰值耐受电流 | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 额定短路开断电流 | 20 | 25 | 31.5 | 40 | 50 | 63 | ||
| 额定短路关合电流（4s） | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 防护等级 | 外壳IP2X | |||||||
| 外形尺寸 （宽×深×高） | ≤1250A | mm | 1200×1200×2800 | |||||
| ≥1600A | 1300×1200×2800 | |||||||
| 架空进出线 | 深度为1800 | |||||||

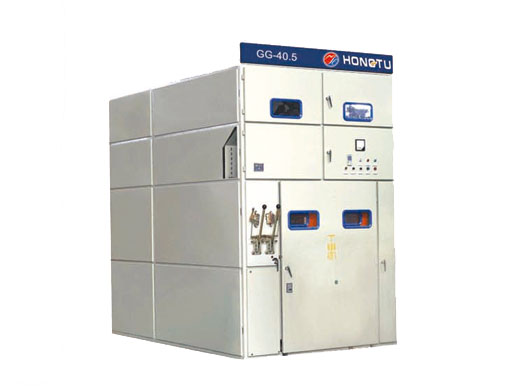

GG-40.5固定式高压开关设备产品介绍
