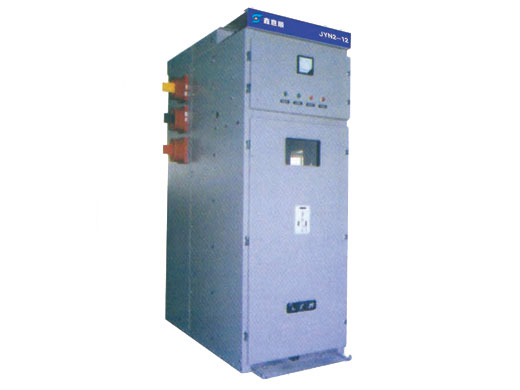

JYN2-12手车式交流金属封闭开关设备
JYN2-12型金属封闭移开式开关设备为三相交流50HZ，3.6-12KV单母线系统户内成套设备，作为接受和分配网络电能只用。
本开关柜有固定部分的柜体及可移开部分的手车两部分组成。柜体又有仪表室、主母线室、电流互感室及手车室四个基本小室用紧固件拼装而成。顶进线室与母线桥接按需要可用紧固件与柜件组成一体。上述各功能单元均用薄钢板弯制成型材组焊成为独立的框架结构。根据选用不同的功能单元，可组合成多变的主回路方案，具有电缆进出线、架空进出线及左右联络等功能。
技术参数
| 项目 | 单位 | 参数 | ||
| 额定电压 | KV | 12 | ||
| 额定电流 | A | 630、1000、1250、1600、2500、3150 | ||
| 额定关合电流 | KA | 50 | 80 | 100 |
| 4秒热稳定电流 | KA | 20 | 31.5 | 40 |
| 额定开断电流 | KA | 20 | 31.5 | 40 |
| 防护等级 | IP2X | |||
外形尺寸 （宽×深×高） | mm | 1000×1500×2200 840×1500×2200 | ||
