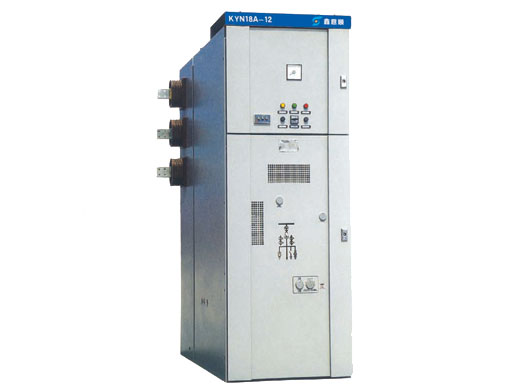

KYN18A-12铠装移开式交流金属封闭开关设备
KYN18A-12(KYN100)型铠装移开式交流金属封闭开关设备柜体采用敷铝锌板多重折弯后栓接而成，柜内主开关配用3AH、ZN65A、ZN12等空气绝缘的中落手车式真空断路器。开关设备是用于发电厂、变电站、工矿企事业单位等变配电产所。
技术参数
| 项目 | 单位 | 参数 | |||||
| 额定电压 | kv | 12 | |||||
| 额定频率 | HZ | 50/60 | |||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 42（隔离断口：48） | ||||
| 雷电冲击耐受电压 | 75（隔离断口：85） | ||||||
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |||||
| 额定短时耐受电流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | |
| 额定峰值耐受电流 | 50 | 63 | 80 | 100 | 130 | ||
| 额定短路开断电流 | 20 | 25 | 31.5 | 40 | 50 | ||
| 额定短路关合电流（4s） | 50 | 63 | 80 | 100 | 130 | ||
| 防护等级 | 外壳IP4X | ||||||
| 外形尺寸 （宽×深×高） | ≤1250A | mm | 800×1775×2130 | ||||
| ≥1600A | 900×2175×2130 | ||||||
| 架空进出线 | 深度为1800 | ||||||
