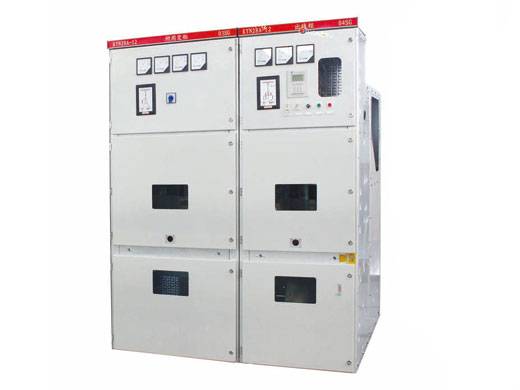

KYN28A-12铠装移开式交流金属封闭开关设备
KYN28A-12型铠装移开式交流金属封闭开关设备柜体采用敷铝锌板多重折弯后栓接而成，柜内主开关可选佩VD4、VMI、HD4、VEP、ZN63A(VSI)、ZN6(VSI+)、ZN63M(vsm)等复合绝缘或固封绝缘的种置手车式真空和六氟化硫断路器，断路器操动机构可为弹簧或永磁式。也可配用V7、V12型中置手车式真空接触器。开关设备使用与发电厂、变电站、工矿企事业单位等变配电场所。
技术参数
| 项目 | 单位 | 参数 | |||||
| 额定电压 | kv | 12 | |||||
| 额定频率 | HZ | 50/60 | |||||
| 额定绝缘水平 | 1min工频耐受电压 | kv | 42（隔离断口：48） | ||||
| 雷电冲击耐受电压 | 75（隔离断口：85） | ||||||
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |||||
| 额定短时耐受电流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | |
| 额定峰值耐受电流 | 50 | 63 | 80 | 100 | 130 | ||
| 额定短路开断电流 | 20 | 25 | 31.5 | 40 | 50 | ||
| 额定短路关合电流（4s） | 50 | 63 | 80 | 100 | 130 | ||
| 防护等级 | 外壳IP4X，断路器室门打开为IP2X | ||||||
| 外形尺寸 （宽×深×高） | ≤1250A | mm | 800(650)×1500×2300(注：40ka时柜宽800mm) | ||||
| ≥1600A | 1000×1500×2300 | ||||||
| 深度为1600 | |||||||
